在数字化时代，网络已成为现代生活的命脉。从视频会议的清晰流畅到在线游戏的低延迟，从企业数据中心的稳定传输到智能家居的实时响应，网络质量直接影响着我们的体验与效率。然而，当网络流量激增，不同应用争抢有限带宽时，如何确保关键数据优先传输？答案就在交换机的QoS（Quality of Service，服务质量）功能中。
QoS作为网络管理的核心技术，宛如一位智慧的“交通指挥官”，在数据洪流中为每种流量分配合适的“车道”，确保网络资源的高效利用。
QoS的本质与核心作用
QoS（服务质量）是一组用于管理和优化网络流量的技术WhatsApp网页版，旨在通过优先级分配、带宽控制和延迟优化，确保关键数据在网络中获得最佳传输体验。交换机作为局域网（LAN）的核心设备，其QoS功能通过对数据包的分类、标记、调度和整形，保障不同应用的性能需求。

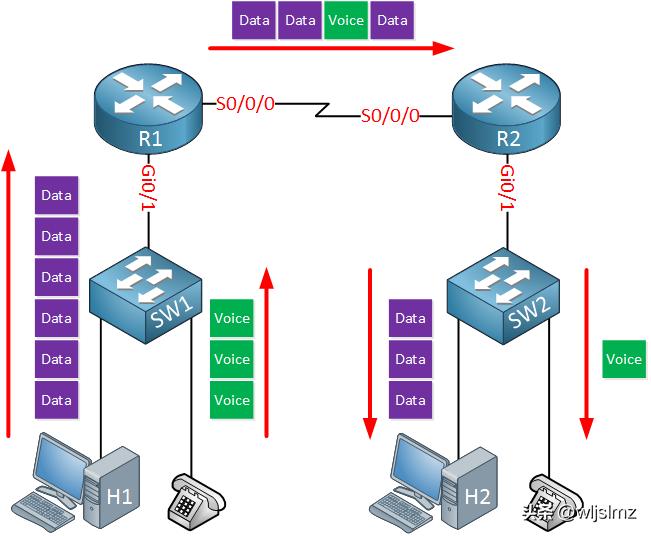

在理想的网络环境中，带宽无限，延迟为零，所有数据都能瞬间到达。但现实中，网络资源有限，流量高峰期常导致拥堵。例如，在企业网络中，视频会议、VoIP电话和文件传输可能同时竞争带宽。如果没有QoS，关键应用（如VoIP）可能因延迟或丢包而卡顿。QoS通过“差异化服务”，让网络优先满足高优先级需求。
QoS的核心目标交换机QoS的工作原理
交换机的QoS功能通过一系列流程对数据流进行精细化管理：
流量分类（Classification）
交换机首先根据数据包的特征（如源/目的IP、端口号、协议类型）将流量分为不同类别。例如，VoIP流量可能基于UDP端口分类，HTTP流量基于TCP端口80。
流量标记（Marking）
分类后的数据包会被标记优先级，常用标记包括：
队列管理（Queuing）
交换机将数据包分配到不同的队列（如高优先级队列、低优先级队列）。常见队列类型包括：
调度与整形（Scheduling & Shaping）
调度决定队列中数据包的发送顺序，常见算法包括：
整形则通过限制流量速率（如将突发流量平滑化），防止下游设备过载。
拥塞管理
当网络拥堵时，交换机通过以下机制避免数据丢失：
交换机QoS的实现技术基于端口的QoS
交换机可为特定端口设置带宽限制或优先级，适合简单场景，如为服务器端口分配更高带宽。
基于VLAN的QoS
通过为不同VLAN分配优先级WhatsApp网页版，交换机可实现部门或应用隔离，例如为财务部门的VLAN提供更高QoS。
访问控制列表（ACL）与QoS
ACL用于定义流量匹配规则（如IP地址、协议），结合QoS实现精细化流量管理。
802.1p与CoS
802.1p协议在以太网帧中添加优先级标签（0-7），交换机根据CoS值将数据包 Ascendancy
数据包分配到相应队列，常见于企业交换机。
DiffServ模型
DiffServ（差异化服务）是基于DSCP的QoS框架，通过标记和策略实现端到端服务质量，适合广域网（WAN）与局域网（LAN）结合。
IntServ模型
IntServ（集成服务）通过RSVP协议为特定流量预留带宽，适合高精度需求，但配置复杂，较少用于交换机。
流量整形与限速
交换机可通过整形（如令牌桶算法）限制突发流量，或通过限速（如1Gbps端口限为100Mbps）控制带宽。
多级QoS策略
复杂网络中，交换机可结合分类、标记、队列和调度，形成多级QoS策略，确保精细化管理。
华为交换机QoS配置
华为交换机的QoS配置基于“流量分类+行为+策略”的模块化框架，步骤清晰，适合复杂场景。
步骤1：分类与标记
通过访问控制列表（ACL）匹配VoIP流量，并标记为高优先级（DSCP EF）。
system-view
acl number 2000 # 创建ACL，匹配UDP端口5060的VoIP流量
rule 5 permit udp source-port eq 5060
rule 10 permit udp destination-port eq 5060
quit
traffic classifier voip operator or # 定义分类规则
if-match acl 2000
quit
traffic behavior voip # 定义行为
remark dscp ef # 标记为DSCP EF（优先级46）
quit
traffic policy voip-policy # 创建流量策略
classifier voip behavior voip
quit
说明：
步骤2：应用策略
将QoS策略应用到特定接口（如GigabitEthernet0/0/1），处理入站或出站流量。
interface GigabitEthernet0/0/1
traffic-policy voip-policy inbound # 应用策略到入站流量
quit
说明：inbound表示处理进入接口的流量，也可使用outbound处理出站流量WhatsApp网页版，视网络需求而定。
步骤3：配置队列调度
为VoIP流量分配低延迟队列（PQ，优先级队列），确保优先处理。
qos queue 5 strict-priority # 将队列5配置为严格优先级队列
interface GigabitEthernet0/0/1
qos queue 5 dscp ef # 映射DSCP EF到队列5
quit
说明：
步骤4：验证与监控
检查配置是否生效，并监控QoS性能。
display traffic policy user-defined voip-policy # 查看策略配置
display qos queue statistics interface GigabitEthernet0/0/1 # 查看队列统计
display current-configuration # 查看完整配置
save # 保存配置
注意：
确保接口信任DSCP标记，避免优先级被重置：
interface GigabitEthernet0/0/1
trust dscp
如果交换机连接IP电话，启用LLDP以支持自动QoS：
lldp enable
思科交换机QoS配置
思科交换机的QoS配置基于MQC（Modular QoS CLI），通过类图（class-map）和策略图（policy-map）实现，配置更直观，自动化程度较高。
步骤1：分类与标记
通过ACL匹配VoIP流量，并标记为DSCP EF。
configure terminal
access-list 100 permit udp any any eq 5060 # 创建ACL，匹配VoIP流量
class-map match-all VOIP # 定义类图
match access-group 100
policy-map VOIP-POLICY # 定义策略图
class VOIP
set dscp ef # 标记为DSCP EF
priority 1000 # 分配1000kbps带宽，低延迟队列
class class-default # 默认流量类
fair-queue # 其他流量使用公平队列
exit
说明：
步骤2：应用策略
将策略应用到接口，处理入站或出站流量。
interface GigabitEthernet0/1
service-policy input VOIP-POLICY # 应用策略到入站流量
exit
说明：思科支持input或output方向，input常用于标记和分类，output用于队列调度。
步骤3：配置队列调度
思科交换机自动将DSCP EF映射到高优先级队列，无需手动配置队列映射，但可优化队列行为。
interface GigabitEthernet0/1
priority-queue out # 启用出站优先级队列
end
说明：
步骤4：验证与监控
检查配置和QoS性能。
show running-config # 查看配置
show policy-map interface GigabitEthernet0/1 # 查看策略统计
show queueing interface GigabitEthernet0/1 # 查看队列状态
write memory # 保存配置
注意：
确保接口信任DSCP标记：
interface GigabitEthernet0/1
mls qos trust dscp
如果连接思科IP电话，可启用AutoQoS简化配置：
interface GigabitEthernet0/1
auto qos voip cisco-phone
华为与思科QoS配置的对比
当华为和思科交换机在同一网络中，需确保QoS标记和队列一致：
[Huawei] display qos map dscp-queue # 查看华为映射
[Cisco] show mls qos maps dscp-output-q # 查看思科映射
