双代号网络图，这一工程进度管理的关键工具，由箭线和节点精心构建而成。它清晰地展示了工程或任务的执行顺序，呈现出一个有向的网状图线。通过为网络图上的各项工作添加相应的时间参数，我们能够进一步生成网络形式的详细进度计划，为项目的顺利推进提供有力支持。
01双代号网络图的原理
构成与基本符号

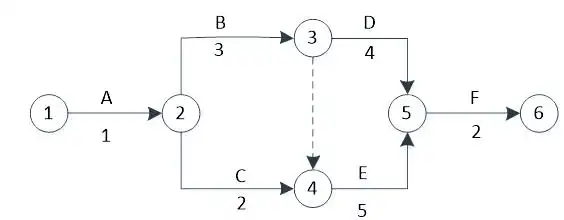

双代号网络图是由众多箭线和节点共同构筑的。在这些图中，每一项工作都由一根箭线及其两端的两个节点来具体呈现。这些节点均被赋予特定号码，而箭线两端的节点号码则直接反映了该箭线所代表的工作内容。正是由于这种独特的“双代号”特性，使得网络图能够清晰、直观地展示工程的各项进度和任务执行顺序。
在双代号网络图中，工作（或称为工序、活动）是核心的组成要素。每一项工作都被细化为一个消耗时间或资源的子项目或子任务，它由一根箭线和两个节点来具体表示。箭线的箭尾代表着工作的起始，而箭头则指示其结束。此外，工作的名称会被清晰地写在箭线的上方，同时，完成这项工作所需的时间则写在箭线的下方，以便于直观地了解各项工作的进度和时间安排。
工作类型与虚工作

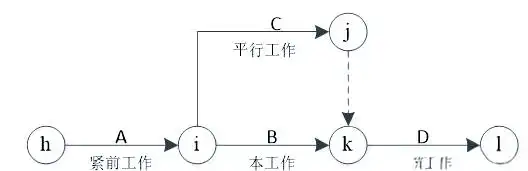

工作在双代号网络图中可分为三种类型：首先，是需要消耗时间和资源的工作；其次，是仅消耗时间而不涉及资源的工作；最后，则是既不消耗时间也不消耗资源的工作。前两种工作是实际发生的WhatsApp网页版WhatsApp网页版，而第三种工作实际上并不存在，它仅用于表示前后工作之间的逻辑关系，这类工作常被称作“虚工作”。在双代号网络图中，虚工作通常以虚箭线来呈现，有时也会采用实箭线下标注零时间的方式来表示。
画法规则与事件
在网络图中，事件被表示为圆圈WhatsApp网页版，象征着工作之间的交接点。在双代号网络中，事件通常标志着结点前工作的结束，同时也是结点后工作开始的标志。与工作不同，事件仅在瞬间标记工作的开始与结束，起到承上启下的关键作用，且不消耗任何资源。箭线尾部的节点被称为箭尾节点或开始节点，而箭线头部的节点则被称为箭头节点或完成节点。网络图的起点节点，即第一个节点，象征着工程或任务的起始。同样，终点节点，即最后一个节点，则代表着工程或任务的结束。除这两个特殊节点外，网络图中的其他任何节点都兼具双重身份，既作为前一项工作的结束标志，又开启后一项工作的新篇章。
线路与关键线路

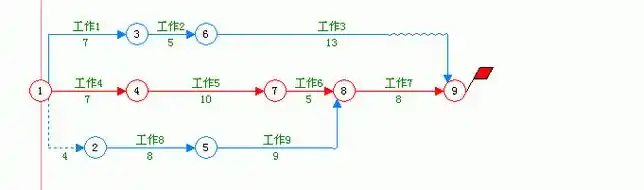

在网络图中，从起点节点出发，沿着箭线方向依次经过若干个节点和箭线，最终抵达终点节点所形成的路径，被称为线路。每条线路上的工作持续时间之和，即为其长度。在网络图中，可能存在多条线路，其中长度最长的线路被称为关键线路，而位于这些关键线路上的工作则被称为关键工作。关键工作的进度对网络计划的整个工期有着直接的影响。在绘制时，关键线路通常会被加粗、双线或以特殊颜色进行标注，以示其重要性。值得注意的是，网络图中可能存在多条关键线路，但它们的计算工期是相等的。除此之外，其他所有线路都被归类为非关键线路。
