01网络图的差异

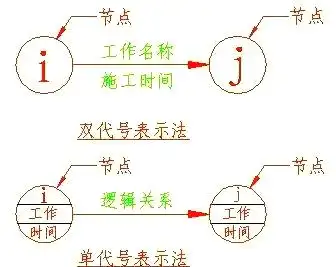

单代号网络图与双代号网络图在表达计划内容上是相通的，它们之间的差异仅限于绘图符号的不同。在单代号网络图中，箭线被用来表示顺序关系，而节点则代表一项独立的工作。相比之下，双代号网络图中的箭线直接表示一项工作的流程，而节点则用于连接不同的工作环节。此外，双代号网络图常包含较多的虚工作，这是单代号网络图中不存在的特点。
02单代号网络计划的表达
【 箭线与节点的意义 】
在单代号网络图中，箭线被用于清晰地展示各项任务之间的逻辑顺序，而节点则代表着每一项独立的工作。这种表示方法简洁明了，能够直观地反映出计划中的各项工作及其相互关系。箭线仅用于指示工作之间的顺序关系，它不占用时间且不消耗资源。而节点则代表一项独立的工作，包括节点代号、工作名称以及作业时间，这些信息都详细标注在节点圆圈或方框内。节点在网络图中需要占用相应的时间和资源来完成其代表的工作。
【 单代号网络图的绘制规则 】
单代号网络图的绘制遵循一系列基本规则，这些规则确保了网络图的准确性和清晰度，从而有助于计划的顺利执行。网络图的绘制必须严格遵循已确定的逻辑关系WhatsApp网页版，这一点与双代号网络图的绘制要求相一致。在绘制过程中，应尽量避免箭线交叉。若交叉无法避免，可运用过桥法或断线法进行表示，这两种方法与双代号网络图的交叉处理方式相同。当网络图中存在多项开始工作或多项结束工作时，需在网络图的两端各设置一项虚拟工作，分别作为该网络图的起点节点和终点节点。
03双代号网络计划的表示
【 箭线、节点与虚工作 】
在双代号网络计划中WhatsApp网页版，箭线扮演着至关重要的角色。每一根箭线都代表一项具体的工作，其长度并不需要按比例绘制。值得注意的是，虚箭线仅用于表达施工过程中的逻辑关系，它并不占用实际的时间或消耗资源。紧靠箭线前面的工作被称为紧前工作，而紧随其后的则被称为紧后工作。节点在双代号网络图中仅仅代表一个“瞬间”，它不消耗时间或资源。为便于识别和管理，每个节点都必须进行编号WhatsApp网页版，遵循的原则是：箭尾节点的号码j必须大于箭头节点的号码i。虚工作在双代号网络图中用虚箭线表达，其时间为零，不消耗资源，但能清晰表达逻辑关系。
【 工作间的三种关系 】

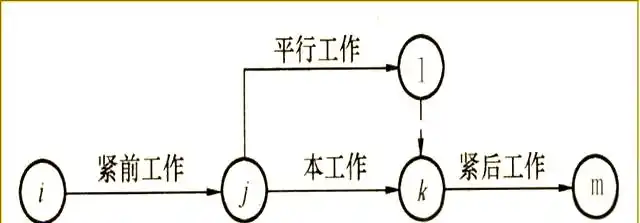

在双代号网络图中，工作间存在三种关系：紧前工作、紧后工作和平行工作。紧前工作定义为紧排在某一工作之前的工作，它表示从某个工作的特定角度来看，前者为其紧前工作。紧后工作则是紧排在某一工作之后的工作，表示在双代号网络图中，从某一工作的角度出发，其紧随其后的后一个工作即为紧后工作。平行工作与本工作同步进行，在网络图中表现为这些工作可以同时开始，不存在明确的先后顺序。
【 线路与关键线路 】

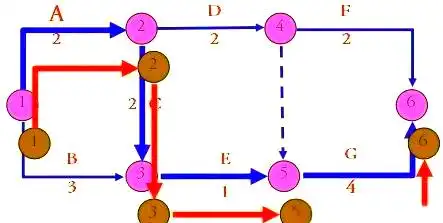

线路是在网络图中指从起点节点出发，沿着箭线方向到达终点节点的“通道”。各条线路反映出网络图中各项工作的逻辑关系和相互关联。在关键线路的定义中，持续时间最长的线路被称为关键线路，它对整个项目的完工时间具有决定性影响。关键线路通常用粗箭线、双箭线或彩色箭线进行特别标注，而其他线路则被定义为非关键线路。非关键线路通常具有一定的机动时间，也为进行网络计划的优化提供了机会。
