01双代号网络图的概述
双代号网络图是工程项目管理中常用的进度计划工具，它通过节点和箭线的方式，清晰地展示了项目的各项任务及其逻辑关系。然而，在实际操作中，许多项目管理人员在绘制双代号网络图时存在不规范的行为，导致网络图出现错误，进而影响项目进度计划的准确性和有效性。为了解决这一问题，我们需要遵循一定的标准和规则来绘制双代号网络图，确保其准确无误。接下来，我们将深入探讨如何有效地绘制双代号网络图。
双代号网络图的内涵
双代号网络图，作为项目时间进度制定的关键工具，清晰地展现了项目各进度活动及其之间的逻辑关系。这种网络图方法以箭线来描绘工作进程，节点则揭示了工作间的相互联系。每一项工作都由一根箭线和两个节点精简而清晰地表示，而节点的编号则有助于追踪和理解工作的流程。这种“双代号”的命名，恰如其分地体现了其独特性和实用性。
双代号网络图的构成要素

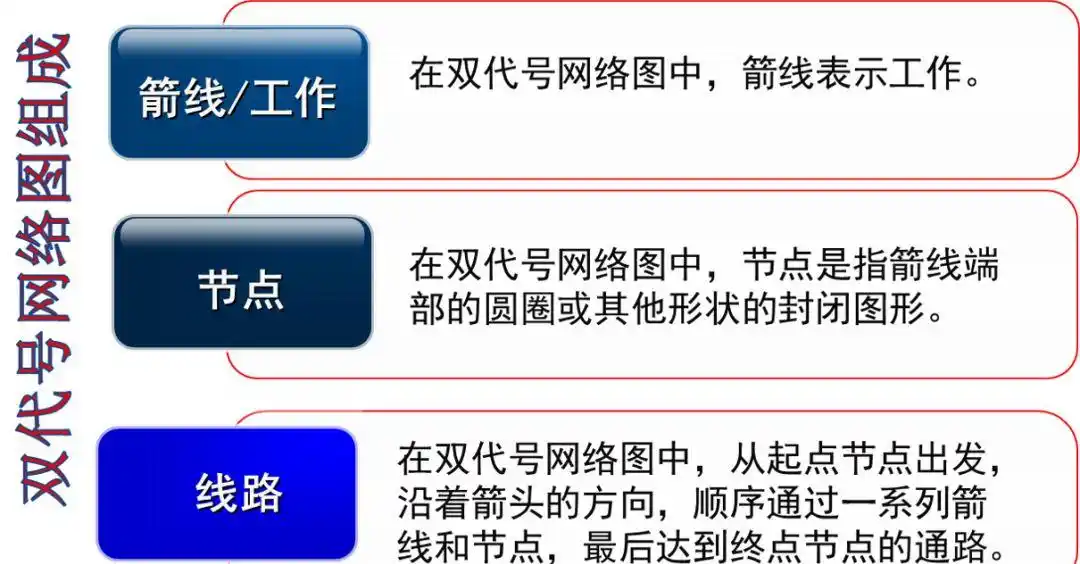

双代号网络图主要由三部分组成：箭线、节点以及线路。这些元素共同构成了网络图的全貌，清晰地展示了项目进度活动的流程和逻辑关系。
在双代号网络图中，箭线被用来表示各项工作。箭线的方向指示了工作的流动方向，而其尾端和箭头则分别标志着工作的起始和结束。整条箭线从箭尾到箭头，清晰地勾勒出了一项工作的完整流程。此外，根据是否消耗时间或资源，这些工作可以被进一步划分为两种类型。
1) 需要消耗时间和资源的工作

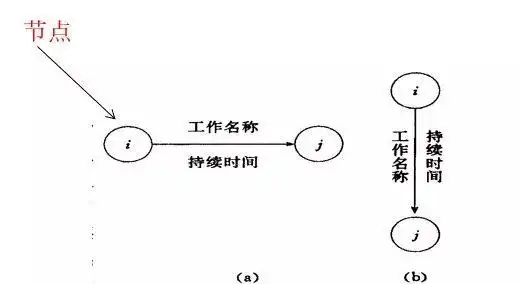

这类工作被称为实工作，在网络图中，它们通过实箭线进行表示。通常，工作的名称会被标注在箭线的上方，而工作的持续时间则标注在箭线的下方。箭尾象征着工作的起始，而箭头则代表着工作的结束。此外，每个相应节点的号码都独一无二，用于标识该项工作的代号。
2) 不消耗时间与资源的工作
此类工作被称作虚工作，其特点是在网络图中以虚箭线进行描绘。虚工作并非实际发生，而是用来表达相邻工作间的逻辑关系。由于它不占用时间，因此其持续时间为零。
节点在网络图中扮演着至关重要的角色，每一项工作都清晰地标注着一个开始时刻和结束时刻。若某项工作仅受一件紧前工作的影响，那么这件紧前工作一旦结束WhatsApp网页版，该工作便可立即开始；而若一项工作受到数件紧前工作的制约，则必须等待所有紧前工作全部完成后，才能着手进行。这种紧前与紧后工作的衔接与转换，我们称之为节点或事项。节点不仅联结着箭线，更在网络图中体现了工作间的逻辑关系。

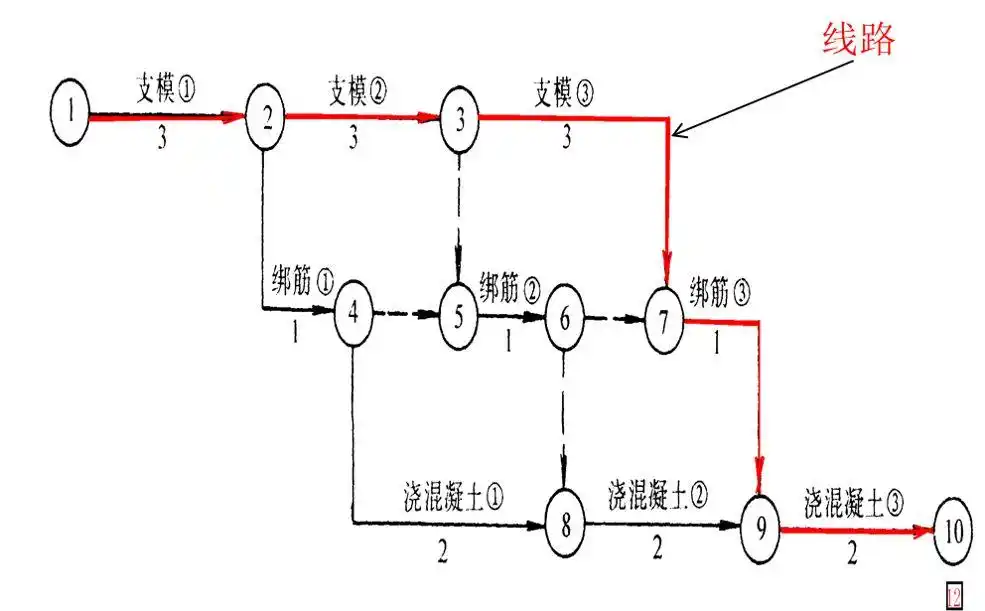

线路，作为网络图中的关键路径，从起始节点出发，沿着箭线依次经过多个节点，直至抵达终止节点，构成了一条完整的通路。每条线路都具备特定的完成时间，这一时间点等于该线路上所有工作的持续时间之和，即完成该线路上所有工作的计划工期，也常被称作“路长”。
02绘制基础与规范
绘制基础-工作关系
在绘制双代号网络图时，工作关系WhatsApp网页版，即项目内各工作间的先后顺序，是网络图绘制的关键。要正确绘制网络图，首要任务是明确各项工作间的逻辑顺序。针对每一项工作，我们需要回答以下三个核心问题：
a) 该工作应在哪些工作之后启动？这涉及到确定哪些工作是其紧后工作。
b) 该工作应在哪些工作之前完成？这需要明确哪些工作是其紧前工作。
c) 该工作是否可以与其他工作并行进行？即确定哪些工作可以与其并行进行，也就是找出并行工作。

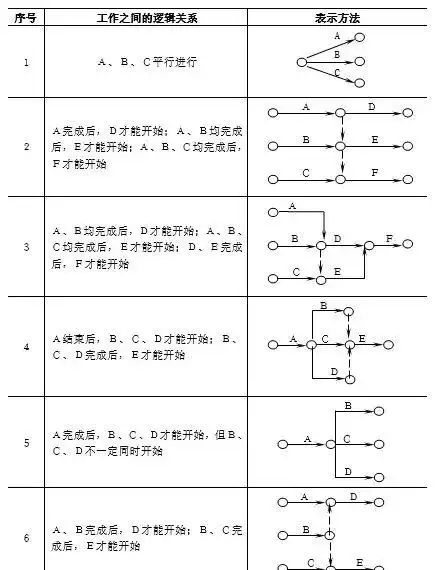

在网络图中，各工作间的关系错综复杂，但双代号网络图为我们提供了几种常见的逻辑关系及其相应的表示方法。
绘制原则与规范
在绘制双代号网络图时，必须遵循一套规范的绘图规则，以确保网络图的准确性、通用性和专业性。这些规则基于我国的相关标准和规程，为双代号网络图的编制提供了基本的指导原则。遵循这些规则，可以确保所绘制的网络图符合行业标准，能够清晰地反映项目中各项工作之间的逻辑关系。

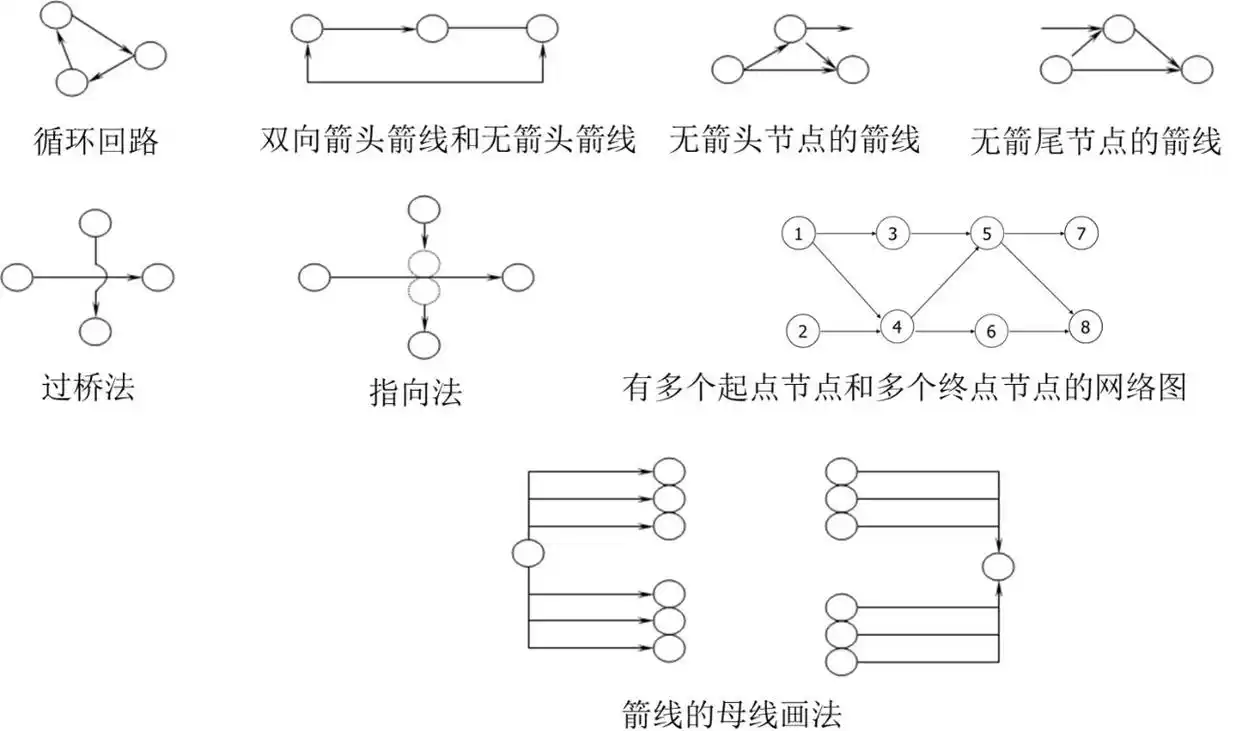

这些规范包括：保证节点编号唯一、避免出现循环回路、禁止带双向箭头或无箭头的连线、确保无箭头节点或无箭尾节点的箭线不被使用，以及在箭线交叉时，应采用过桥法或指向法进行处理。此外，所有节点必须编号且编号唯一，箭尾节点编号应小于箭头节点，编号可采用连续或非连续方式，非连续编号有助于计划的修改和调整。
03绘制方法与案例
双代号网络图的绘制方法
在绘制双代号网络图时，我们通常会根据工作关系来确定不同的画法。其中，已知所有工作的紧前工作时的画法，与已知所有工作的紧后工作时的画法，虽然顺序不同，但本质上并无太大差异。因为一旦确定了紧前工作关系，紧后工作关系也就随之确定了。

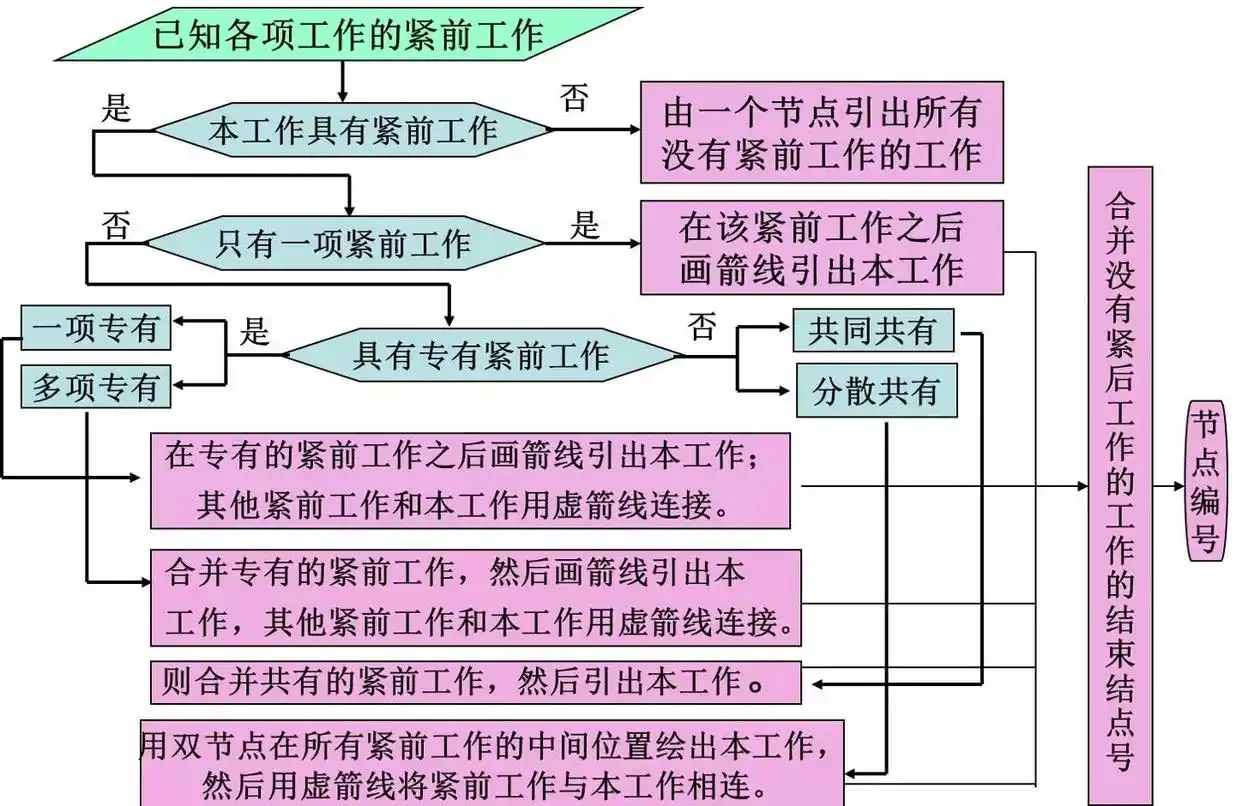

现在，我们假设已知每一项工作的紧前工作，那么双代号网络图的绘制步骤如下：
（1）首先，画出那些没有紧前工作的工作箭线，确保它们拥有共同的起始节点，从而保证网络图仅有一个起点节点。
（2）接下来，按照工作箭线的绘制条件，即在其所有紧前工作都已绘制完毕后，依次进行其他工作箭线的绘制。
（3）在所有工作箭线绘制完毕后，应将那些没有仅后工作箭线的箭头节点进行合并，以确保网络图仅有一个终点节点。
（4）进行节点编号。在确认网络图无误后，可以开始编号。
案例分析
请根据提供的子系统工作逻辑关系表，绘制出该子系统的项目双代号网络图。

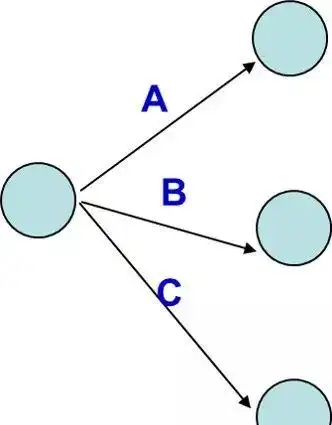

（1）观察工作逻辑关系表，我们发现A、B、C这三项工作均无紧前工作。因此，在绘制网络图时，我们遵循第一步的指导WhatsApp网页版，将这三项工作的箭线一同绘制，确保它们拥有共同的起始节点，从而确保整个网络图仅有一个起始节点。

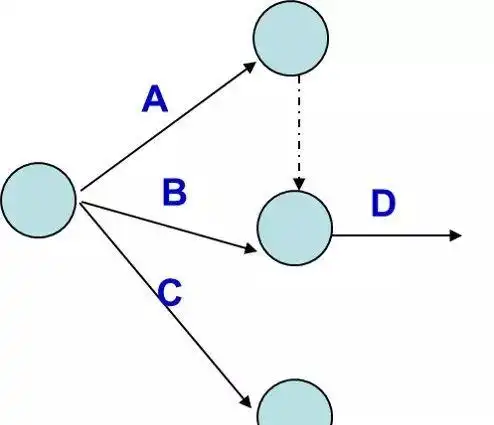

（2）在观察工作逻辑关系表时，我们发现工作D的紧前工作涵盖了A和B，同时，A和B也是工作E的紧前工作。这意味着工作D并没有独特的紧前工作，而是与工作E共享了相同的紧前工作，即A和B。因此，在绘制网络图时，我们可以遵循“当所要绘制的工作有两项以上紧前工作时”的指导，来引出工作D。

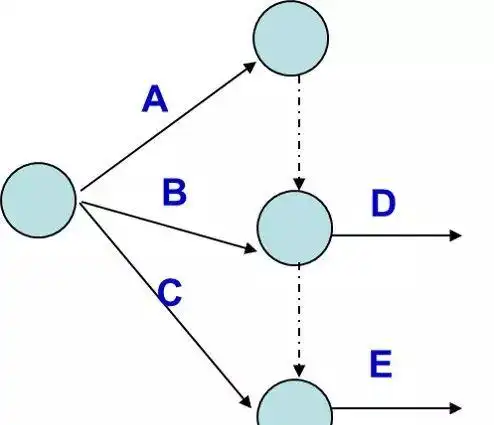

（3）工作E仅受到一项专有紧前工作C的影响，而A和B则是与工作D共同拥有的紧前工作。因此，在绘制网络图时，我们可以遵循“当所要绘制的工作有两项以上紧前工作时”的指导，来引出工作E。

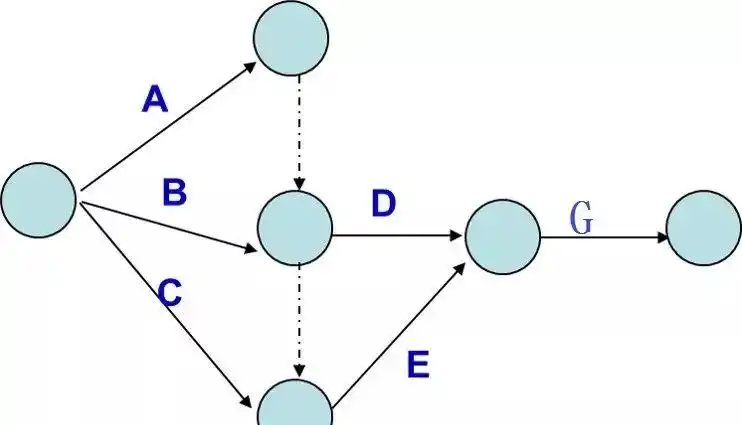

（4）工作G受到两项专有紧前工作D和E的影响，因此，在绘制网络图时，我们可以遵循“当所要绘制的工作有两项以上紧前工作时”的指导，来引出工作G。
（5）在确认逻辑关系表达无误之后，便可着手进行节点的编号工作。
在掌握了双代号网络图的基本理论后，我们期待大家能够灵活运用这些知识，进一步提升在实际工作中绘制双代号网络图的效率与质量。
